3D 导航概述

Godot 提供了多种对象、类和服务器，可帮助 2D 和 3D 游戏实现基于栅格（Grid）或网格（Mesh）的导航和寻路。下文将对 Godot 中与 3D 场景导航相关的对象及其主要用途进行概述。

Godot 为 3D 导航提供了如下对象和类：

Astar3D
Astar3D 对象能够在由具有权重的点构成的图中查找最短路径。

AStar3D 类最适合的是基于单元格的 3D 游戏，角色不需要到达区域中的任意位置，只需要到达预先指定的一些独立位置。
NavigationServer3D
NavigationServer3D 提供了强大的服务器 API，能够在区域中查找两个位置之间的最短路径，区域使用导航网格定义。

NavigationServer 最适合的是要求角色能够到达区域中任意位置的 3D 实时游戏，区域由导航网格定义。基于网格的导航能够轻松扩展到大型游戏世界，因为大型区域通常能够使用单一多边形定义，如果换成栅格则会需要定义许许多多的单元格。

NavigationServer 中存放了不同的导航地图，每一张地图都由若干区块组成，区块中存放的是导航网格数据。在地图上放置代理就能够进行避障计算。与服务器通信时，使用 RID 来引用内部的地图、区块和代理。
NavigationServer 中可用的 RID 类型如下。
导航地图 RID
引用指定的导航地图，地图中存放的是区块和代理。地图会尝试将区块中的导航网格根据距离进行合并。每一个物理帧，地图都会同步区块和代理。

导航区块 RID
引用指定的导航区块，区块中存放的是导航网格数据。使用导航层位掩码可以对区块进行启用/禁用，限制其使用。

导航链接 RID
引用指定的导航链接，能够将两个导航网格上的位置进行连接，无视距离。

导航代理 RID
引用指定的避障代理，避障时使用的是半径值。

导航障碍物 RID
引用指定的避障障碍物，会对代理的避障速度产生影响和约束。

下列场景树节点可以辅助对 NavigationServer3D API 的使用。

NavigationRegion3D 节点
存放 Navigation Mesh 资源的节点，该资源定义的是 NavigationServer3D 中的导航网格。
- 区块可以启用/禁用。
- 通过 navigation_layers 掩码，可以对其在寻路中的使用做进一步的限制。
- NavigationServer3D 会根据距离将不同的导航网格合并成一个导航网格。
NavigationLink3D 节点
将两个导航网格上的位置进行连接的节点，无视距离，可用于寻路。
- 链接可以启用/禁用。
- 链接可以设为单向或双向。
- 通过 navigation_layers 掩码，可以对其在寻路中的使用做进一步的限制。
链接会告诉寻路存在这样的连接、相关的消耗如何。实际的代理处理以及移动需要在自定义脚本中实现。
NavigationAgent3D 节点
方便调用寻路和避障所需的常规 NavigationServer3D API 的辅助节点。该节点的父节点应该继承自 Node3D。
NavigationObstacle3D 节点
可用于影响和约束启用躲避的代理的躲避速度的节点。此节点不影响代理的寻路。你需要为此更改导航网格。

3D 导航网格由以下资源定义：

NavigationMesh 资源
存放 3D 导航网格数据的资源，提供了 3D 几何体的烘焙选项，既能够在编辑器中定义导航区域，也能够在运行时定义。
- NavigationRegion3D 节点使用该资源定义其导航区域。
- NavigationServer3D 使用该资源更新各个区块的导航网格。
- GridMap 编辑器会在栅格单元格中存在对导航网格的定义时使用该资源。

参见

可以使用 3D 导航演示项目了解 3D 导航如何运作。

3D 场景的设置

下列步骤演示的是最小可行的 3D 导航的基础设置，使用 NavigationServer3D 和 NavigationAgent3D 进行路径移动。

在场景中添加一个 NavigationRegion3D 节点。

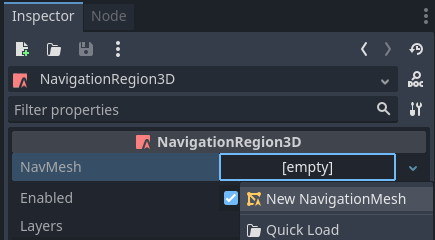

单击该区块节点，向该节点添加一个新的 NavigationMesh 资源。
将一个新的 MeshInstance3D 节点添加为该区块节点的子节点。
选中该 MeshInstance3D 节点，添加一个新的 PlaneMesh 并将其 XY 大小设为 10。
再次选中该区块节点，点击顶栏中的“烘焙导航网格”按钮。

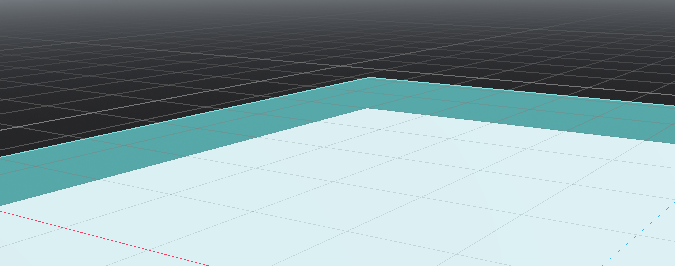

现在就会显示出透明的导航网格，悬浮在 PlaneMesh 上方。
在场景中添加一个 CharacterBody3D 节点，设置基础的碰撞形状，添加一些网格方便观察。

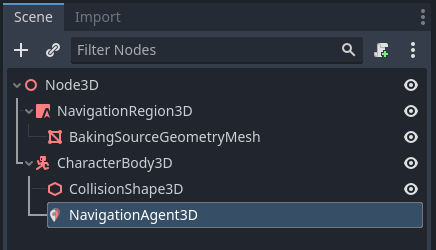

在该角色节点下添加一个 NavigationAgent3D 节点。
为 CharacterBody3D 节点添加一个脚本，内容如下。场景完全加载后，我们确保设置移动目标，NavigationServer 有时间进行同步。另外，添加一个 Camera3D、一些灯光以及环境，这样才能够看到东西。

extends CharacterBody3D

var movement_speed: float = 2.0
var movement_target_position: Vector3 = Vector3(-3.0,0.0,2.0)

@onready var navigation_agent: NavigationAgent3D = $NavigationAgent3D

func _ready():
    # These values need to be adjusted for the actor's speed
    # and the navigation layout.
    navigation_agent.path_desired_distance = 0.5
    navigation_agent.target_desired_distance = 0.5

    # Make sure to not await during _ready.
    actor_setup.call_deferred()

func actor_setup():
    # Wait for the first physics frame so the NavigationServer can sync.
    await get_tree().physics_frame

    # Now that the navigation map is no longer empty, set the movement target.
    set_movement_target(movement_target_position)

func set_movement_target(movement_target: Vector3):
    navigation_agent.set_target_position(movement_target)

func _physics_process(delta):
    if navigation_agent.is_navigation_finished():
        return

    var current_agent_position: Vector3 = global_position
    var next_path_position: Vector3 = navigation_agent.get_next_path_position()

    velocity = current_agent_position.direction_to(next_path_position) * movement_speed
    move_and_slide()

using Godot;

public partial class MyCharacterBody3D : CharacterBody3D
{
    private NavigationAgent3D _navigationAgent;

    private float _movementSpeed = 2.0f;
    private Vector3 _movementTargetPosition = new Vector3(-3.0f, 0.0f, 2.0f);

    public Vector3 MovementTarget
    {
        get { return _navigationAgent.TargetPosition; }
        set { _navigationAgent.TargetPosition = value; }
    }

    public override void _Ready()
    {
        base._Ready();

        _navigationAgent = GetNode<NavigationAgent3D>("NavigationAgent3D");

        // These values need to be adjusted for the actor's speed
        // and the navigation layout.
        _navigationAgent.PathDesiredDistance = 0.5f;
        _navigationAgent.TargetDesiredDistance = 0.5f;

        // Make sure to not await during _Ready.
        Callable.From(ActorSetup).CallDeferred();
    }

    public override void _PhysicsProcess(double delta)
    {
        base._PhysicsProcess(delta);

        if (_navigationAgent.IsNavigationFinished())
        {
            return;
        }

        Vector3 currentAgentPosition = GlobalTransform.Origin;
        Vector3 nextPathPosition = _navigationAgent.GetNextPathPosition();

        Velocity = currentAgentPosition.DirectionTo(nextPathPosition) * _movementSpeed;
        MoveAndSlide();
    }

    private async void ActorSetup()
    {
        // Wait for the first physics frame so the NavigationServer can sync.
        await ToSignal(GetTree(), SceneTree.SignalName.PhysicsFrame);

        // Now that the navigation map is no longer empty, set the movement target.
        MovementTarget = _movementTargetPosition;
    }
}

备注

第一帧的时候，NavigationServer 上的地图还没有同步区块数据，请求路径时都会返回空。在脚本中等待一帧就可以让 NavigationServer 进行同步。
