使用 NavigationObstacle

2D 和 3D 版本的 NavigationObstacle 节点分别为 NavigationObstacle2D 和 NavigationObstacle3D 。

障碍物具有双重作用，可以影响导航网格烘焙和代理避障。

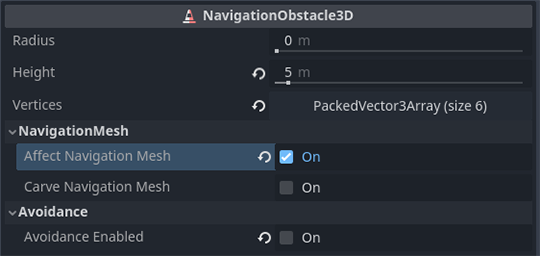

• affect_navigation_mesh 启用时，障碍物会影响导航网格的烘焙。

• avoidance_enabled 启用时，障碍物会影响代理避障。

小技巧

避障默认是启用的。如果障碍物不需要参与避障，请禁用 enabled_avoidance 节省性能。

障碍物与导航网格

导航障碍物对导航网格烘焙的影响。

For navigation mesh baking, obstacles can be used to discard parts of all other source geometry inside the obstacle shape.

这可以用来避免在不需要的地方烘焙出导航网格，例如，类似厚墙的实心集合体的内部，或屋顶等不在游戏范围内的区域。

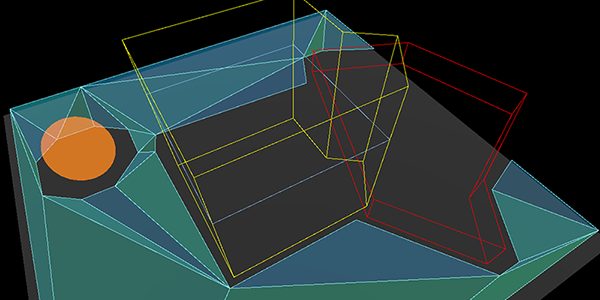

导航障碍物弃置不需要的导航网格。

障碍物在烘焙过程中并不会添加几何形状，它只会移除几何形状。它是通过消除障碍物形状内部所有被栅格化源几何覆盖的（体素）单元格来实现这一点的。因此，它的效果和形状细节受限于烘焙过程中使用的单元格分辨率。

更多关于导航网格烘焙的信息见 使用导航网格。

属性 affect_navigation_mesh 使得障碍物能够参与到导航网格的烘焙过程中。它将像导航网格烘焙过程中的其他节点对象一样被解析或未解析。

属性 carve_navigation_mesh 使得形状不受烘焙过程中的偏移影响，例如由导航网格的 agent_radius 添加的偏移。它基本上会像一个模板一样，在已经加上偏移的导航网格表面上切割。它仍然会受到烘焙过程后期处理的影响，比如边缘简化。

障碍物的形状和放置位置由 height 和 vertices 属性以及障碍物的 global_position 定义。用于定义顶点的任何 Vector3 的 y 轴值会被忽略，因为障碍物是在一个平坦的水平面上投影的。

在脚本中烘焙导航网格时，可以过程式地添加障碍物作为投影遮挡。障碍物不会参与源几何的解析，所以在烘焙前立即添加它们就足够了。

2D GDScript2D C#3D GDScript3D C#

var obstacle_outline = PackedVector2Array([
    Vector2(-50, -50),
    Vector2(50, -50),
    Vector2(50, 50),
    Vector2(-50, 50)
])

var navigation_mesh = NavigationPolygon.new()
var source_geometry = NavigationMeshSourceGeometryData2D.new()

NavigationServer2D.parse_source_geometry_data(navigation_mesh, source_geometry, $MyTestRootNode)

var obstacle_carve: bool = true

source_geometry.add_projected_obstruction(obstacle_outline, obstacle_carve)

NavigationServer2D.bake_from_source_geometry_data(navigation_mesh, source_geometry)

障碍物与代理避障

避障导航中的障碍物可以是静态障碍物也可以是动态障碍物，能够影响启用了避障处理的代理。

• 当静态使用时，导览障碍会限制多边形定义区域外部或内部的回避控制代理。

• 当动态使用时，导览障碍会推开其周围半径范围内的回避控制代理。

静态避障障碍物

避障障碍物的 vertices 属性填充轮廓位置数组形成多边形后，就会被认为是静态障碍物。

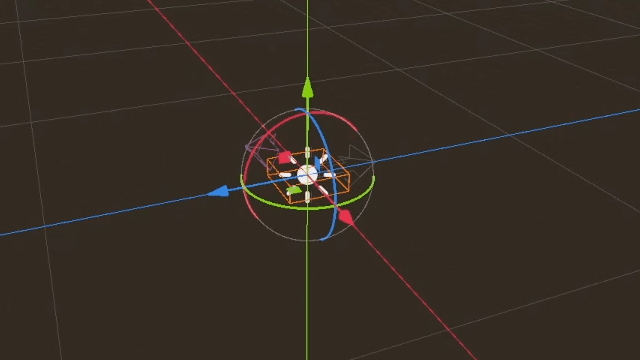

编辑器中绘制的静态障碍物，障碍物可以阻挡或容纳导航代理。

• 静态障碍物起着硬性作用——使代理无法跨越边界而回避，例如类似于物理碰撞，但用于回避。

• 静态障碍物用一组轮廓 vertices （位置）定义其边界，在3D的情况下，用额外的 height 属性定义其边界。

• 静态障碍物仅适用于使用2D回避模式的代理。

• 如果代理人被推出或吸入，静态障碍物透过顶点的缠绕顺序来定义。

• 静态障碍物不能改变位置，只能先传送到新的位置，然后重新构建。因此，静态障碍物不适合位置每帧都会改变的场合，因为不断重建会产生很高的性能成本。

• 代理无法预测扭曲到另一个位置的静态障碍物。如果静态障碍物扭曲到代理顶部，这就会产生代理被卡住的风险。

当在3D中使用2D回避时，Vector3顶点的y轴将被忽略。相反，障碍物的全局y轴位置用作海拔高度。代理将忽略3D中低于或高于其的静态障碍物。这是由障碍物和代理的全局y轴位置自动确定为海拔高度以及它们各自的高度属性。

动态避障障碍物

避障障碍物的 radius 属性大于零时就会被认为是动态障碍物。

• 对于启用了避障的代理而言，动态障碍物就是一个“请离我远点”的对象，类似于它们自己躲避其他代理的行为。

• 动态障碍物使用 radius 半径来定义边界，2D 中是圆形，3D 中是球形。

• 动态障碍物每一帧都可以改变位置，不会有额外的性能开销。

• 动态障碍物设置速度后，其他代理就能够预测移动。

• 动态障碍物不适合用来将代理限制在拥挤、狭窄的空间中。

虽然障碍物可以同时激活静态和动态属性，但是出于性能的考虑不建议这么做。理想情况下，障碍物移动时应该移除静态顶点、激活半径。障碍物到达目的地后则应该逐步增大半径，将其他代理推开。在障碍物的周围创造出足够大的安全区域后，就应该把静态顶点添加回来、移除半径。这样就能够避免重建静态边界后，代理因为静态障碍物的突然出现而被卡住的情况。

和代理类似，障碍物也能够使用 avoidance_layers 位掩码。自身的避障掩码中与之存在匹配位的代理都会躲避这个障碍物。

程序式障碍物

可以不借助节点，直接在脚本中使用 NavigationServer 来新建障碍物。

使用脚本创建的障碍物至少需要有一个 map 和一个 position。动态障碍物还需要 radius。静态障碍物还需要 vertices 属性。

2D GDScript2D C#3D GDScript3D C#

# create a new "obstacle" and place it on the default navigation map.
var new_obstacle_rid: RID = NavigationServer2D.obstacle_create()
var default_map_rid: RID = get_world_2d().get_navigation_map()

NavigationServer2D.obstacle_set_map(new_obstacle_rid, default_map_rid)
NavigationServer2D.obstacle_set_position(new_obstacle_rid, global_position)

# Use obstacle dynamic by increasing radius above zero.
NavigationServer2D.obstacle_set_radius(new_obstacle_rid, 5.0)

# Use obstacle static by adding a square that pushes agents out.
var outline = PackedVector2Array([Vector2(-100, -100), Vector2(100, -100), Vector2(100, 100), Vector2(-100, 100)])
NavigationServer2D.obstacle_set_vertices(new_obstacle_rid, outline)

# Enable the obstacle.
NavigationServer2D.obstacle_set_avoidance_enabled(new_obstacle_rid, true)
